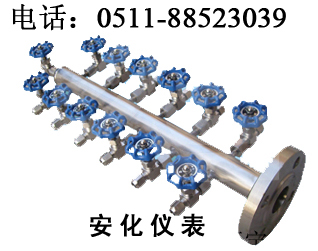

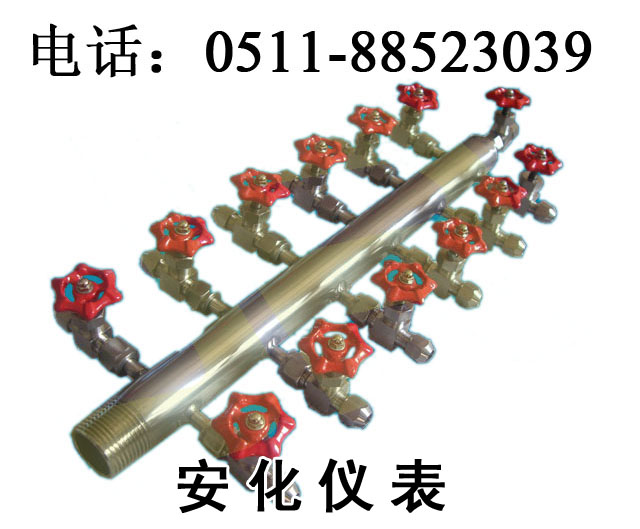

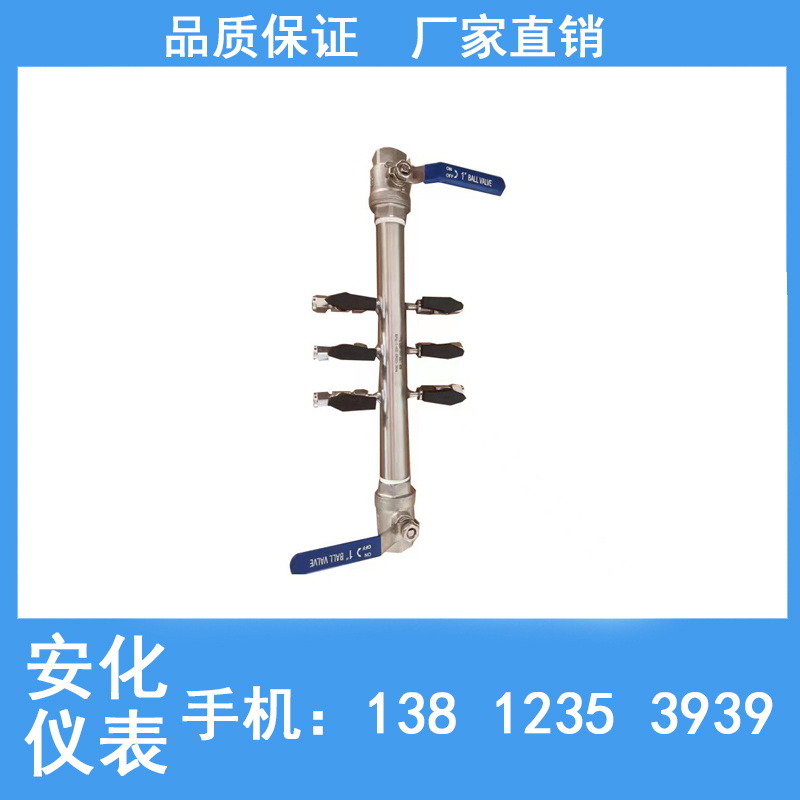

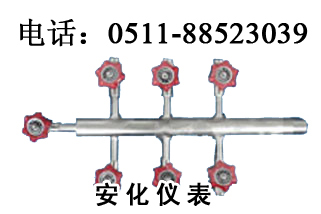

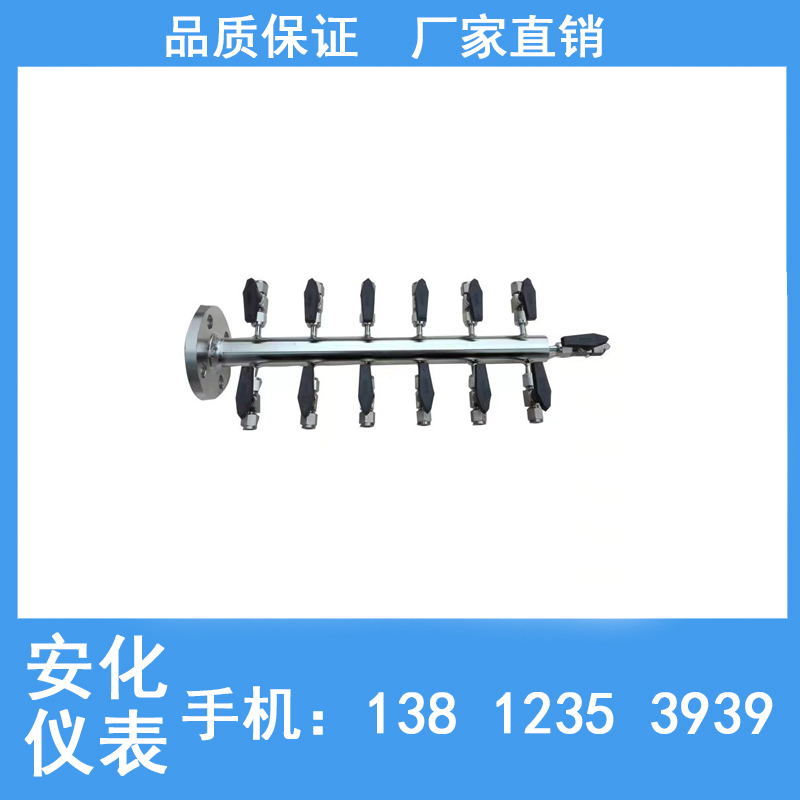

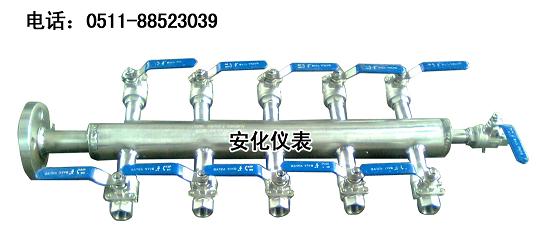

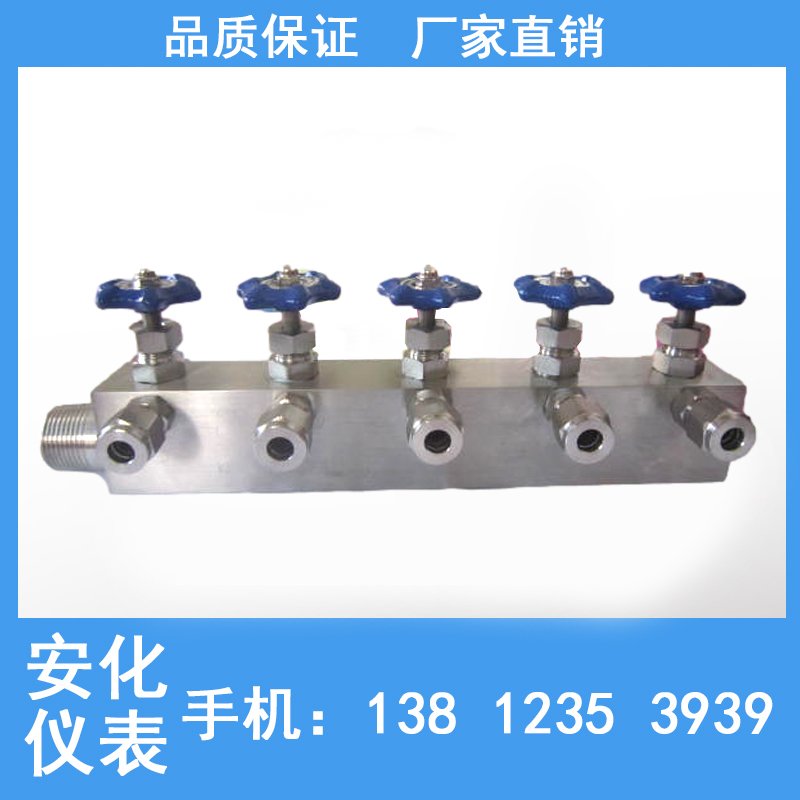

氣源分配器
說明：本公司生產的KFQ系列氣源分配器，結構合理、安裝方便，它是現場分散安裝的氣動儀表空氣總管相連接的中間橋梁，空氣分配器固定安裝在適當位置的墻上或柱子上，由管架上的儀表空氣總管用支管將儀表空氣送到空氣分配器中，然后通過空氣分配器各閥門用ф6或ф8小支管將空氣送至分配器附近的各用氣儀表中。其中KFQ-Ⅰ型/KFQ-Ⅱ型下端設有排污閥，可定期將空氣中的冷凝水從中排出，以免水分帶入氣動儀表內影像儀表正常工作。
該系列產品有KGQ-I型，KFQ-II型，KFQ-III型三種結構形式。
KFQ-Ⅰ 型空氣分配器
序 號
|
型號規格
|
配管外徑
|
連接螺紋
|
供氣點數
|
L
|
|
1
|
KFQ-Ⅰ6T(S)
|
φ6
φ8
|
R1
|
6
|
475
|
|
2
|
KFQ-Ⅰ12T(S)
|
12
|
475
|
|
3
|
KFQ-Ⅰ24T(S)
|
24
|
870
|
本體材料為碳鋼或不銹鋼,T配銅管或尼龍管,S配塑料管.
KFQ-Ⅱ 型空氣分配器
序 號
|
型號規格
|
配管外徑
|
連接螺紋
|
供氣點數
|
L
|
|
1
|
KFQ-Ⅱ6T(S)
|
φ6
φ8
|
JB81-59或用戶要求
|
6
|
490
|
|
2
|
KFQ-Ⅱ12T(S)
|
12
|
490
|
|
3
|
KFQ-Ⅱ24T(S)
|
24
|
880
|
本體材料為碳鋼或不銹鋼,T配銅管或尼龍管,S配塑料管.
KFQ-Ⅲ 型空氣分配器
序 號
|
型號規格
|
配管外徑
|
連接螺紋
|
供氣點數
|
L
|
|
1
|
KFQ-Ⅲ6T(S)
|
φ6
φ8
|
R3/4
|
6
|
270
|
|
2
|
KFQ-Ⅲ12T(S)
|
12
|
510
|
|
3
|
KFQ-Ⅲ24T(S)
|
24
|
990
|
本體材料為碳鋼或不銹鋼,T配銅管或尼龍管,S配塑料管
